一、設備概述：

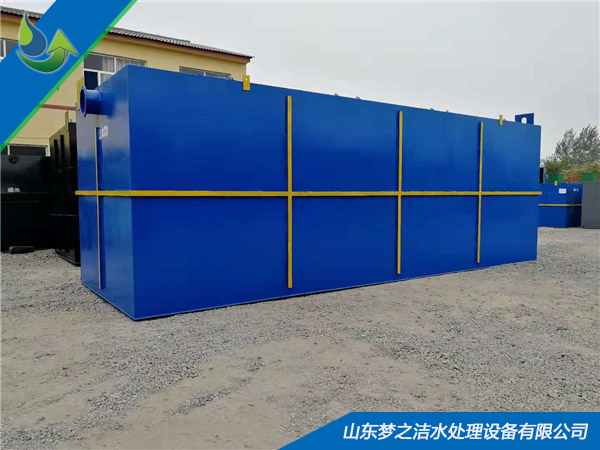

一體化洗滌污水處理設備采用碳鋼防腐一體式設計，可全埋于地下或地面以上，7道防腐，可根據現場實際需求定做，還可做成玻璃鋼材質。

國內外采用的污水處理工藝很多，其中主要分為活性污泥法和生物膜法兩種，我們常見的普通曝氣法、氧化溝法、A/B法、A2/O法屬于前者，生物轉盤、接觸氧化法屬于后者。一體化污水處理設備是將一沉池、I、II級接觸氧化池、二沉池、污泥池集中一體的設備，并在I、II級接觸氧化池中進行鼓風曝氣，使接觸氧化法和活性污泥法有效的結合起來，同時具備兩者的優點，并克服兩者的缺點，使污水處理水平進一步提高。

二、水質的分析：

（1）、COD濃度較高，其濃度與洗滌衣物的類別及衣物的污染有很大關系；

（2）、洗滌廢水排放具有間隙性，廢水水量和水質的波動很大；

（3）、污水中的固體雜質較多，濁度較高；

（4）、廢水中的主要污染物是陰離子表面活性劑；

（5）、廢水中缺少微生物合成細胞質必不可少的氮元素。

三、設計依據

《中華人民共和國環境保護法》

《環境噪聲標準》GB5096－93

《水處理設備制造技術條件》JB2932－86

《污水綜合排放標準》GB8978－1996

《室外排水設計規范》GB50014－2006

《建筑中水設計規范》GB50336－2002

《建筑給水排水設計規范》GB50015－2003

《給排水工程管道結構設計規范》GB50332－2002

《給水排水工程構筑物結構設計規范》GB500692002

《給水排水構筑物施工及驗收規范》GB50141－2008

《水處理設備制造技術條件》JB／T2932－1999

《聲環境質量標準》（GB3096－2008

《現場設備、工業管道焊接工程施工及驗收規范》GB50683－2011

《城市污水再生利用城市雜用水水質》GB／T18920－2002

《機械設備安裝工程施工及驗收規范》GB50231－2009

《城鎮污水處理廠污染物排放標準》GB18918－2002

GBJ5－188建筑給水排水設計規范：

給水排水標準規范實施手冊

室外排放設計規范GBJ14－87

低壓配電設計規范GB50054－95

《城市污水再生利用農田灌派用水水質》GB20922000

四、工藝的選擇：

一體化洗滌污水處理設備針對上述污水特點，本案選用"氣浮機+A/O/O生化+"的處理工藝。

五、工藝優點：

    1、工藝成熟，操作簡單；

    2、效率高，對氨氮去除效果好；

    3、可埋于地下，上部綠化，美觀；

    4、運行成本低；

    5、自動化程度高。

六、設備安裝

1、安裝前，要對每臺設備進行開箱檢查，并做好記錄。

2、對土建已做好的基礎進行檢查，內容包括：幾何尺寸、軸線距離、標高及外觀質量是否符合設計要求，并做好記錄，設備基礎強度達到70%以上時方可進行設備安裝。

3、設備就位找出基礎的縱橫向中心線，并在基礎上彈墨線，用導鏈配合三角架或其它受力物將設備吊裝在基礎上，使其中心線與基礎中心線重全并找正找平。

4、地腳螺栓在孔洞內要保持鉛垂，四周與洞壁有一定間隙，螺栓露出螺母一定距離，螺母、墊圈、底座之間應接觸均勻良好。

5、一體化污水處理設備安裝除設計圖已詳細說明的以外，其余參考制造廠家提供的安裝說明書進行。

6、設備到現場后，用吊車吊放在入口處再用吊鏈將其就位安裝，對敞口的構筑物一次吊入。

7、安裝好的洗滌污水處理設備要進行單機運行，試運行前先將電機單獨試運行2h，各部位加油潤滑，進行檢查和修理直至排除故障為止。

8、設備安裝完畢。
